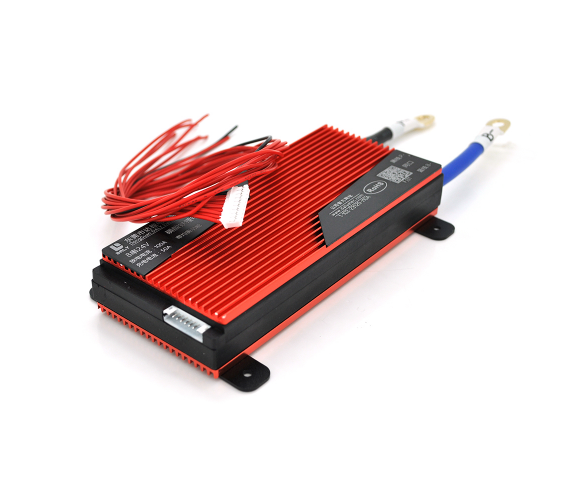

BMS плата DaLy LiFePO4 24V 8S 50/100A

BMS (Battery Management System) - це електронна плата, яка встановлюється на акумуляторну батарею з метою контролю процесу її заряду/розряду, моніторингу стану акумулятора і його елементів, контролю температури, кількості циклів заряду/розряду, захисту складових акумуляторної батареї.
Основні характеристики

Номінальний струм розряду 100А
Номінальний струм заряду 50А (рекомендована ємність АКБ 200Ач)
Номінальна напруга заряду 29.2 В
Струм балансування 30 + -10 мА

Функції пасивного вирівнювання
Напруга включення пасивного вирівнювання 3,4 В

Захист від перезаряду
Напруга включення захисту від перезаряду (на 1 клітинку ) 3,75±0.05 В
Час спрацьовування захисту від перезаряду (на 1 клітинку) 1±0.5 сек
Напруга відключення захисту від перезаряду (на 1 клітинку) 3,65±0.05 В
Час відключення захисту від перезаряду (на 1 клітинку)1±0.5 сек

Захист від перерозряду
Напруга захисту від перерозряду (на 1 клітинку ) 2.2±0.05 В
Час спрацьовування захисту від перерозряду 1±0.5 сек
Напруга відключення захисту від перерозряду 2,21±0.05 В
Час відключення захисту від перерозряду 1±0.5 сек

Захист від перевантаження по струму заряду / розряду
Струм захисту від перевантаження по струму розряду 120±3% А
Затримка захисту від перевантаження по струму розряду 1±0.5 сек
Струм захисту від перевантаження заряду 150±3% А
Час спрацьовування захисту 1±0.5 сек

Затримка захисту від короткого замикання 10-500мсек
Опір відкритого контуру ланцюга головного ланцюга <20 mΩ
Струм власного споживання під час роботи <<35 mA (не включаючи струм власного споживання)
Струм власного споживання в сплячому режимі <800 uA uA
Габарити 166*65*24 мм

Похибка обладнання
Точність визначення струму: ≤(±3%FSR)
Точність визначення напруги: ≤±15 мВ
Робоча температура: -40℃~85℃
Відносна вологість: 5%~90%
